| 分類 | Standard(C-1) | High Grade(C-2) | Premium(C-3) |
|---|---|---|---|
| 特徴 |
|
|
|
| 推奨現場 | 多種多様な現場に設置が可能 | 狭い通路やスペースに制限がある場所 | フォークリフト、車両の移動の多い開口部 |
| 共通事項 | 高強度アルミニウムは耐食性に強く、埃の溜まりにくいラウンド形状のフレームを採用 5層強力耐久シートは長い期間使用が可能、劣化を最小化 住友製の高効率モーターを使用、開閉回数の制限なく大型サイズにもスムーズに開閉が可能 多様なセンサーとの連動可能 防水対応のコントローラーと自動化機器との連動設定をサポート |
||
高速シートシャッター「楽昇門」の特徴
- 1.5層強力耐久シート
- 分厚く頑丈な二重織物構造により、フォークリフトの衝突にも安全に使用が可能です。
- 2.密閉空間に拘ったカスタマイズ設置
- カスタマイズ製作と密閉ブラシの装着により開口部を隙間なく仕上げます。
- 3.アフターサービス保証
- 年中無休、スピーディーな迅速対応をお約束します。
- 4.1時間あたり300回の開閉が可能
- 住友製の高効率モーターは開閉回数の制限なく駆動が可能です。
- 5.大型サイズの設置可能
- 最大10Mまで1台で設置が可能、また複数台同時の設置も可能です。
- 6.多様なセンサーの設置が可能
- 各現場の用途に合った様々な機能を備えたセンサーをご用意しております。
- 7.アルミニウムフレームを使用
- 高強度アルミニウムを使用することで、雨や雪による錆の発生を防止します。
- 8.様々な使用方法や設定をサポート
- 自社独自開発のコントローラーはエアカーテン等の多様な自動化機器との連動が可能です。
- 9.施工不良率 0%
- 日本全国、施工専任者の施工により設置後も、不良率ゼロで、安心をお届けします。
基本ラインナップ

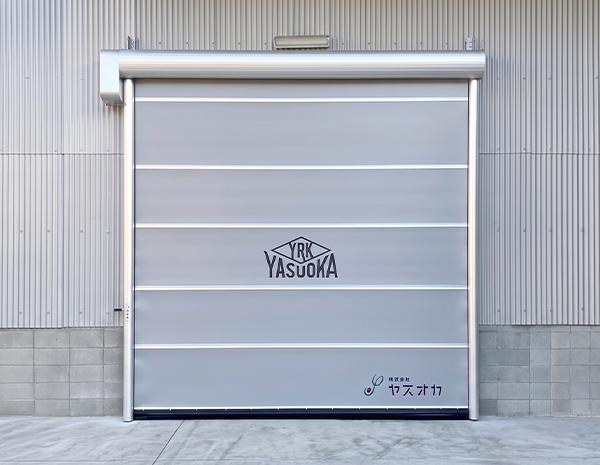

Standard(C-1)
【COAD1 高密閉、高速開閉、低騒音、耐風圧性、密閉ブラシ搭載】

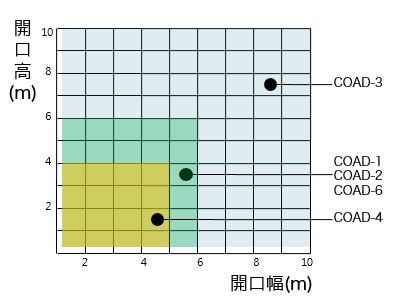

最大製作サイズ：6,000mm × 6,000mm
開閉頻度：300回/h
開閉速度：0.5m/s～3m/s
- ・多種多様な産業現場で選ばれている施工・販売実績No.1製品
- – カスタマイズ製作により隙間のない密閉性の高い開口部が実現
- – シート段毎の部分交換が可能となり、メンテナンスが容易
- – 高強度アルミニウムフレームと密閉ブラシの装着により清潔な環境づくりをサポート
High Grade(C-2)
【COAD2 防風、高速開閉 左右狭い場所設置可能】
最大製作サイズ : 6,000 × 6,000 (mm)
開閉頻度 : 300回/h
開閉速度 : 0.5m/s ～ 3m/s (速度調節可能)
- ・狭小スペースに設置可能なスリム型製品
- – ドラムボックスにモーターを内蔵することで狭い通路や空間を有効活用
- – 厳しい衛生管理対策が求められる食品・製薬工場に清潔環境を構築
- – エアカーテンとの連動、2段階開け制御設定などのオプション設定が便利

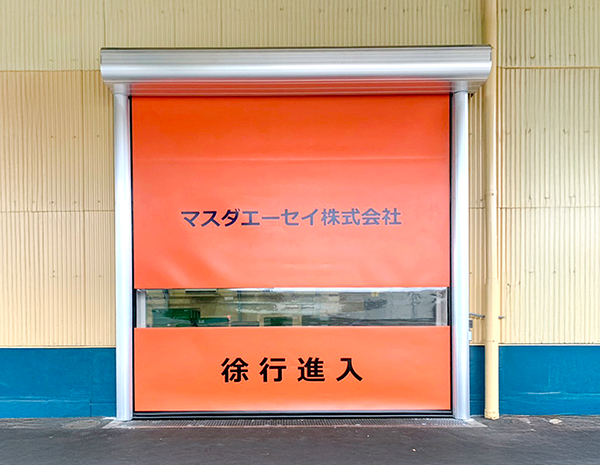

Premium(C-3)
【衝突時シート自動復帰可能、柔軟な材質の下段バー、完璧な密閉性】
最大製作サイズ : 10,000 × 10,000 (mm)
開閉頻度 : 300回/h
開閉速度 : 0.5m/s ～ 3m/s (速度調節可能)
- ・衝撃によるシートの離脱を自動で復旧する高性能シャッター
- – 自動復帰メカニズムにより、フォークリフトや車の衝突によって離脱したシートを自動で現状復帰
- – ジッパータイプ構造で、耐風圧性と高い密閉力を持つ製品
- – 柔軟性の高い下段バー構造により、安全性を確保

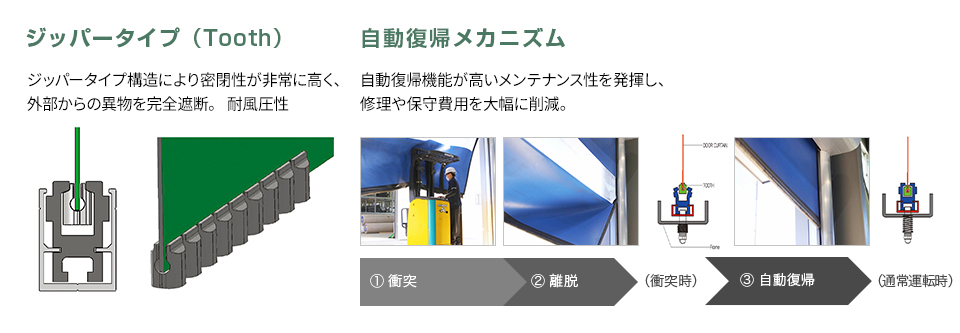

メンテナンス性に優れたプレミアム製品の自動復帰構造
フォークリフトや車両の衝突による、シートの損傷を最小限に抑えるためにドライブシャフト(シート用)と軸ハウジング(シート回収用)をスプロケットで分離し、専用に設計したガイドレール構造により、衝突時ガイドの変形や損傷を最小限に抑えます。
又、ティース(Teeth)とガイド間の隙間を最小化しているので、密閉性能が非常に高く外部からの異物や埃の流入を阻止します。
製品の特徴
- JIS A4規格の建具の気密性試験方法に準拠した性能試験完了
- 高速シートシャッターとして最高等級のA-4 気密性に到達
- 防風ブラシ装着のCOAD-1/COAD-2とジッパータイプ構造のCOAD-3はエネルギーセービング効果抜群
- 全国あらゆる現場で無料査定およびコンサルティングを行い、現場にぴったりのシートシャッターを製造及び施工まで一貫対応
■ Standard (C-1)
コアド C-1 高速シートシャッターは、フレーム内部に斜めブラシを装着し、シートとの隙間を最小限に抑えました。精密な密着構造により、外気・粉塵・虫などの侵入をしっかり遮断します。HACCPやGMPなどの衛生施設に最適化されており、優れた気密性能による冷暖房エネルギーのロスを削減し、騒音まで遮断します。
■ Premium (C-3)
C-3 高速シートシャッターは、ジッパーのように隙間なく噛み合うトゥース(歯)構造と防風シートの組み合わせにより、気密性を極限まで高めました。最高レベルの密閉性を必要とする現場で、害虫や微細粉塵などの汚染物質の侵入を徹底的に遮断します。これにより、クリーンな内部環境の維持はもちろん、優れた遮音効果によって快適な作業空間の創出と運営コストの削減を同時に実現します。

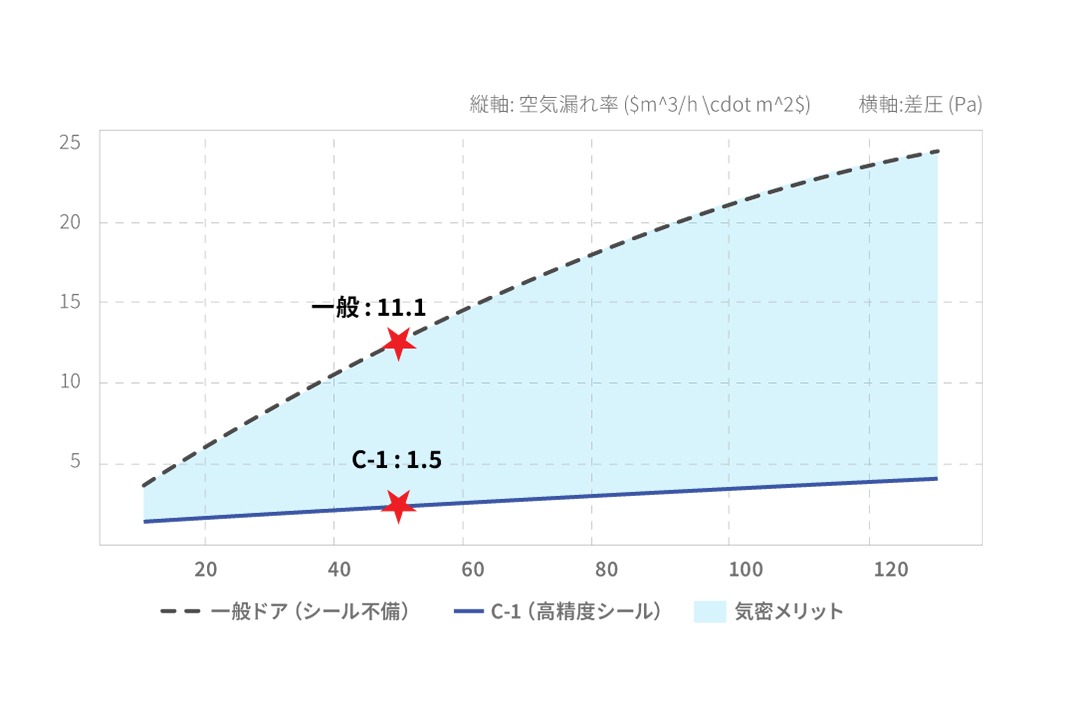

一般的なドア（シール不備）の場合、差圧が上昇するにつれて空気漏れ量が大きく増加し、外気の流入や空調ロスの原因となります。一方、C-1高精度シールドアは、高性能シール構造により空気漏れを大幅に抑制し、同条件下でも漏れ量を低い水準に維持します。その結果、室内の温度・湿度・清浄度を安定的に維持することが可能となり、省エネルギーおよび作業環境の品質向上に寄与します。

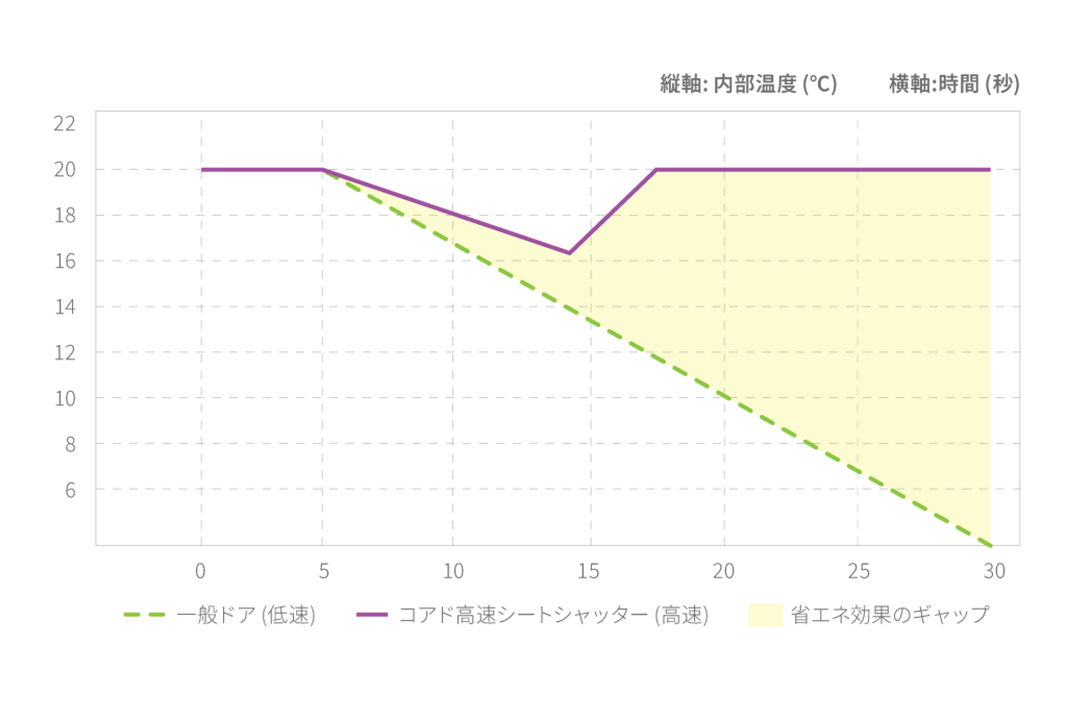

一般的な低速ドアの場合、開放時間が長くなることで外気の流入が増え、室内温度が大きく低下します。一方、コアドの高速シートシャッターは開閉時間を最小限に抑えることで外気の侵入を防ぎ、温度低下を最小限に抑制します。その結果、短時間で室温が回復し、空調エネルギーのロスを大幅に削減することが可能です。

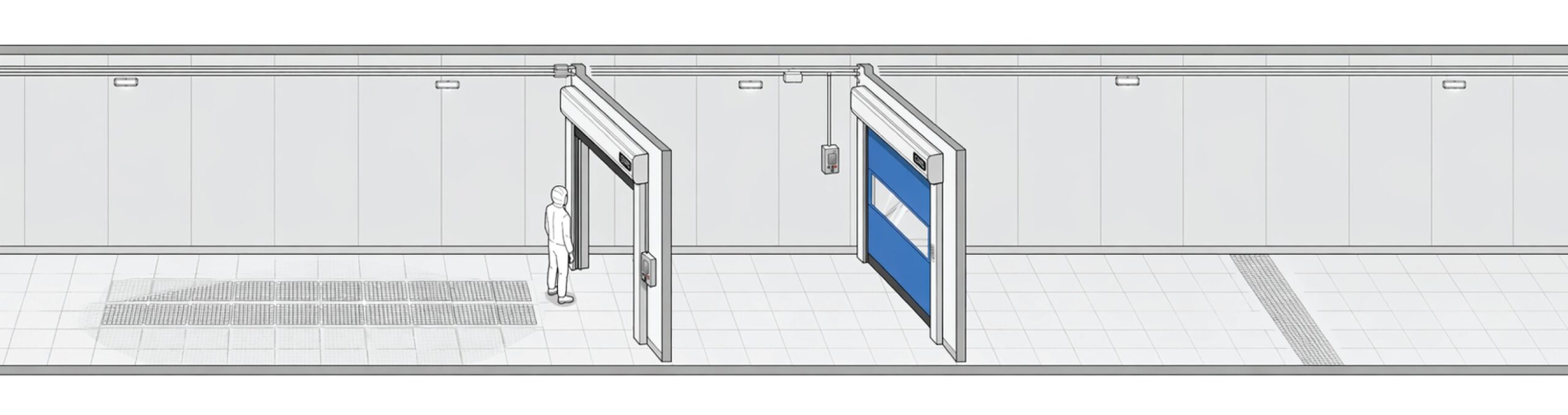

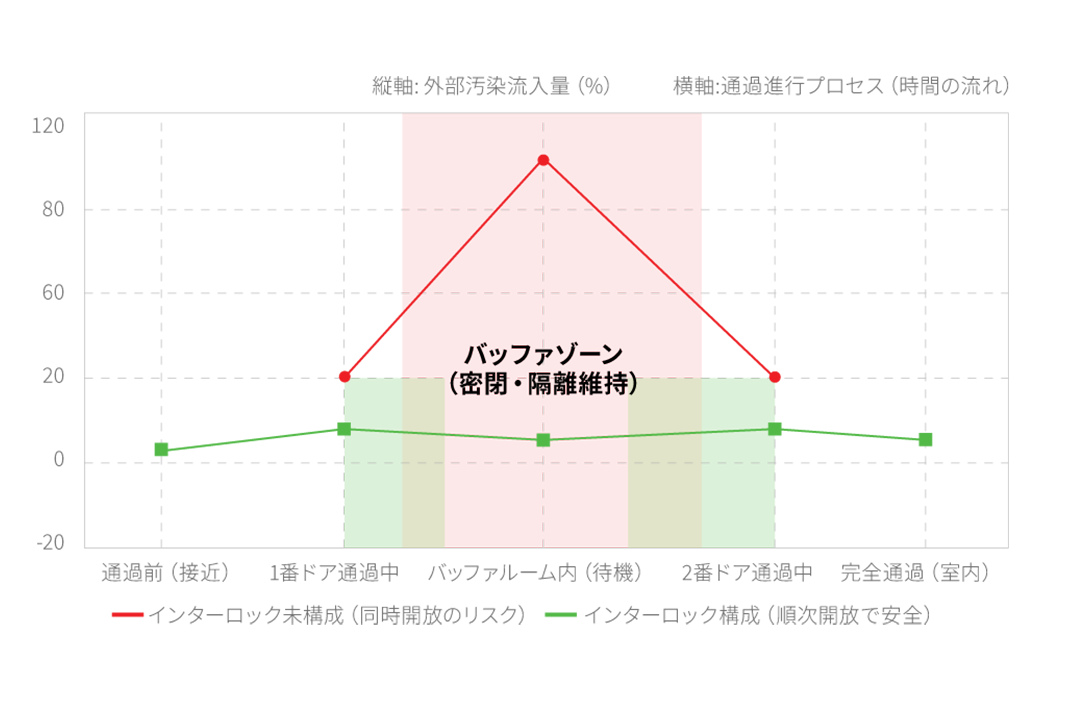

侵入率10%未満。圧倒的な隔離・遮断パフォーマンス
一般的なドアでは汚染物質の流入率が100%に達しますが、コアドのインターロックシステムを使用すると、その数値を10%未満に劇的に低減できます。これにより、現場のクリーン環境を完全に保護する遮断効果を実現しました。厳格な衛生管理が求められる食品や医薬品工場で、最高レベルの清浄空間を提供します。

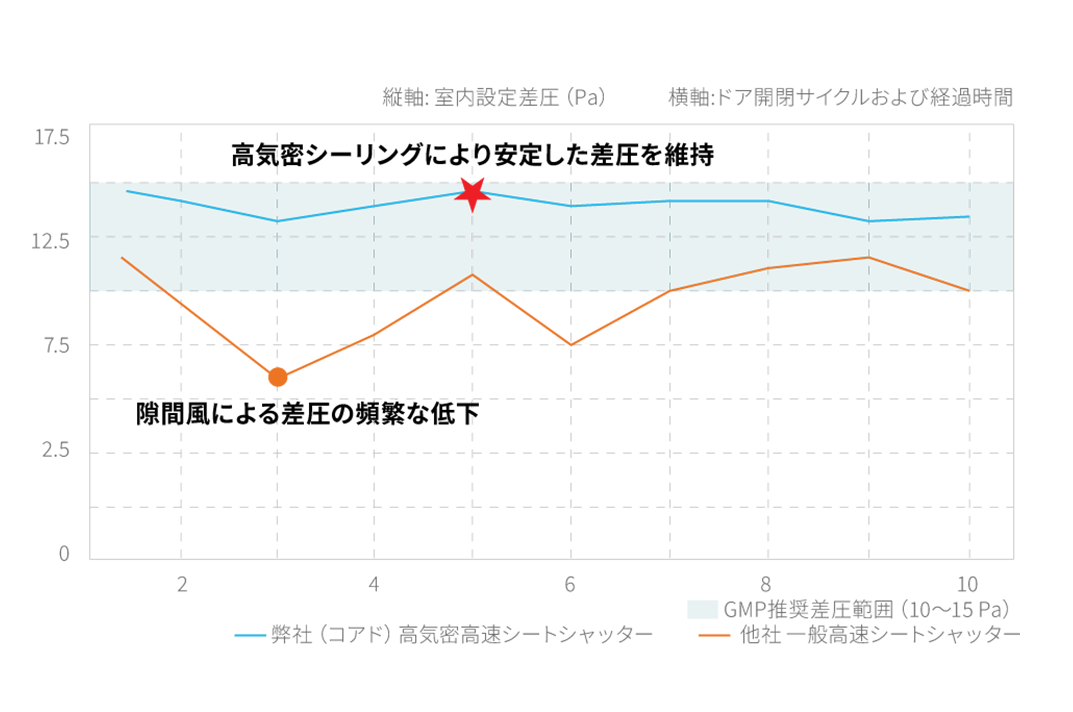

GMP推奨基準（10～15Pa）を確実にキープする精密シーリング
頻繁な開閉動作の中でも、室内の差圧をGMP推奨基準である「10～15Pa」の範囲内に安定して維持します。隙間風によって差圧の基準値割れを頻発する他社製ドアとは異なり、コアド独自の精密シーリング技術によって、隙間を極限まで排除します。そのため、シビアな室圧コントロールが求められる半導体工場や製薬工場への導入に最適です。
COAD-1/COAD-2：ウィンドバーとウィンドロック構造により、風圧による各シートの離脱防止および安全な使用を提供。
COAD-3：ジッパータイプのレール構造により、強風にも耐える耐久性能。
当社の高速シートシャッターは、JIS A 1515(建具の耐風圧性試験方法)基準の S-4 耐風圧性に該当します。全閉時、強い風の環境でも高速シートシャッターの安全な利用が出来ます。
高強度アルミニウムフレームと5層強力耐久シートが基本仕様になっているので、風が強い現場でも安心安全な使用が出来ます。

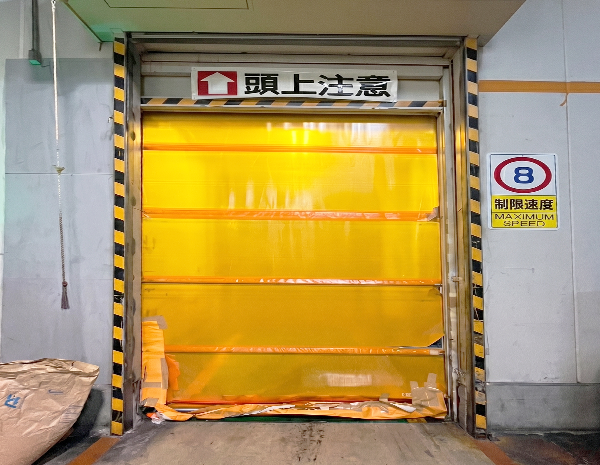

圧倒的な性能差
一般ドアをはるかに凌ぐ、実証された「気密性」と「信頼性」
一般的な工場用ドアと比較した実証データが、コアド製品の卓越した実力を証明しています。「C-1」高速シートシャッターでも一般ドアに対して「気密性68.2%」、「安定性・信頼性72.5%」という高いパフォーマンスを発揮し、さらに、「C-3」高速シートシャッターでは「気密性96.8%」、「安定性・信頼性94.3%」という極めて高い数値を記録しました。コアド製品は、要求される清浄度や稼働条件に合わせて現場に最適なソリューションを提供します。

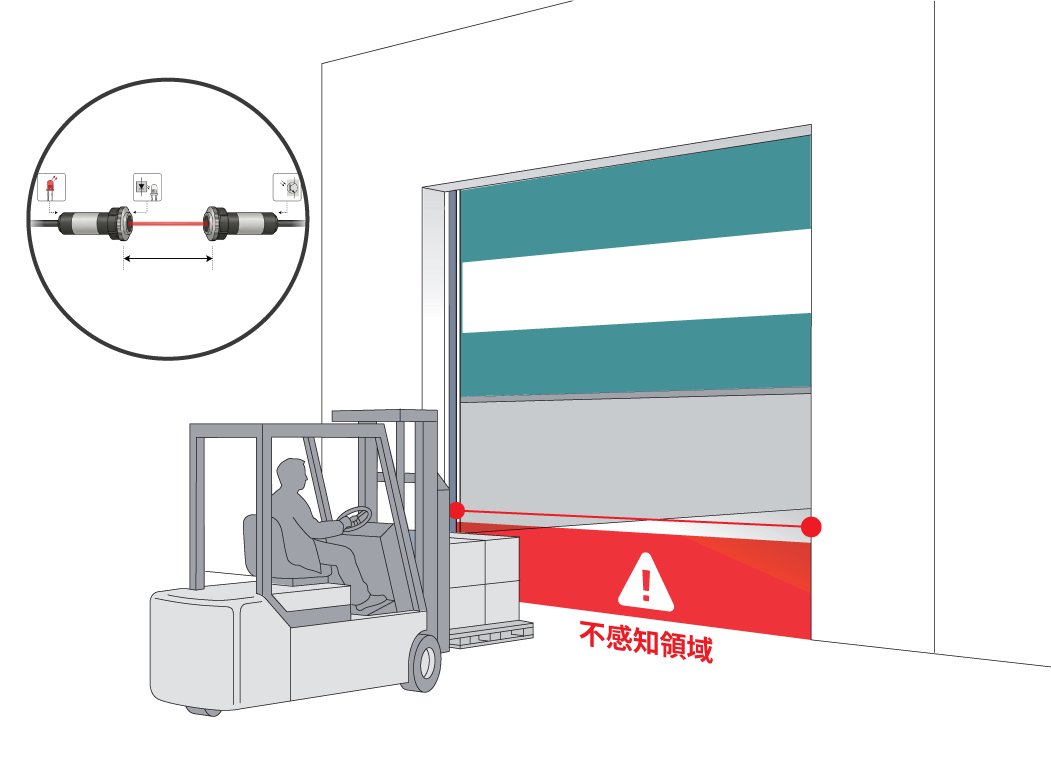

光電センサー■ 2点ビームによる限定的な検知構造
2点のビームによる限定的な検知構造のため、検知範囲が狭く、位置や角度によっては死角が発生します。障害物の見落としによる接触リスクが高まります。

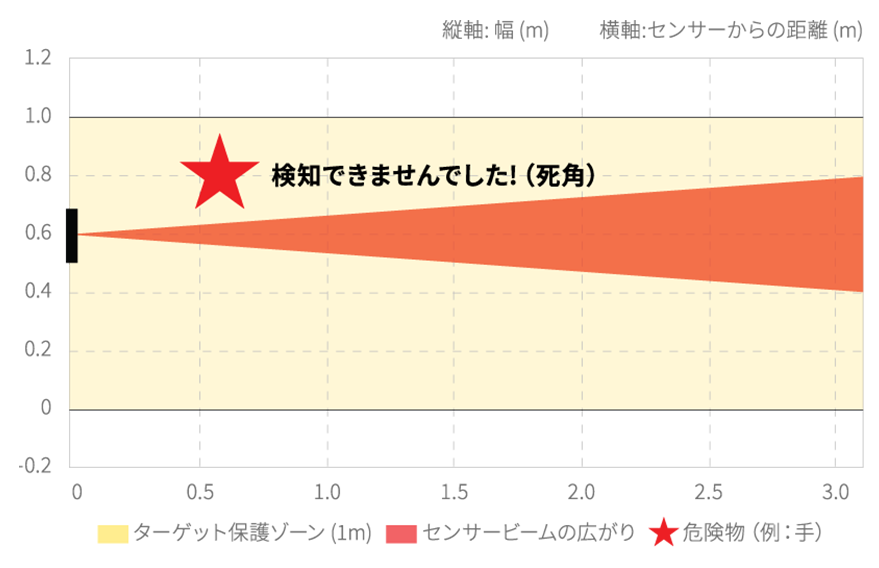

■ 単一ビームセンサーによる限定的な検知範囲
ビームが一点に限定されるため、検知範囲が狭く、角度や位置によっては障害物を検知できない場合があります。その結果、見落としによる接触リスクが発生する可能性があり、安全性の面で制約が生じます。

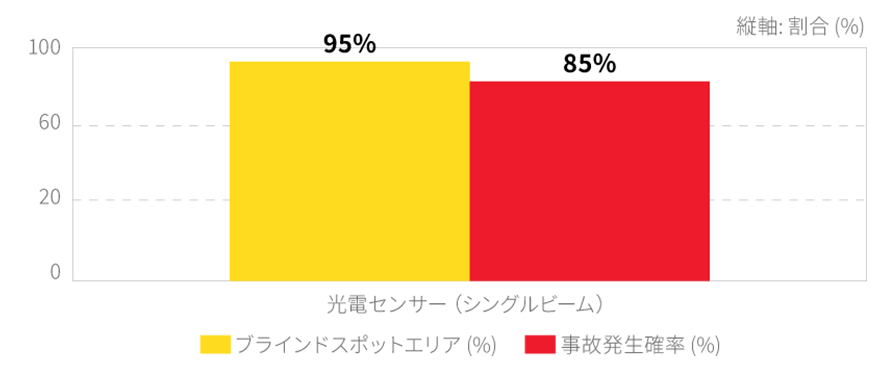

■ 死角(95%)＆事故発生率(85%):『非常に危険』レベル
光電センサーはシングルビーム方式のため、センサーが検知できないブラインドスポット領域が95％と非常に広いです。その結果、障害物を認識できない確率が飛躍的に高まり、事故発生率が85％に迫るなど安全管理の面で課題が残ります。

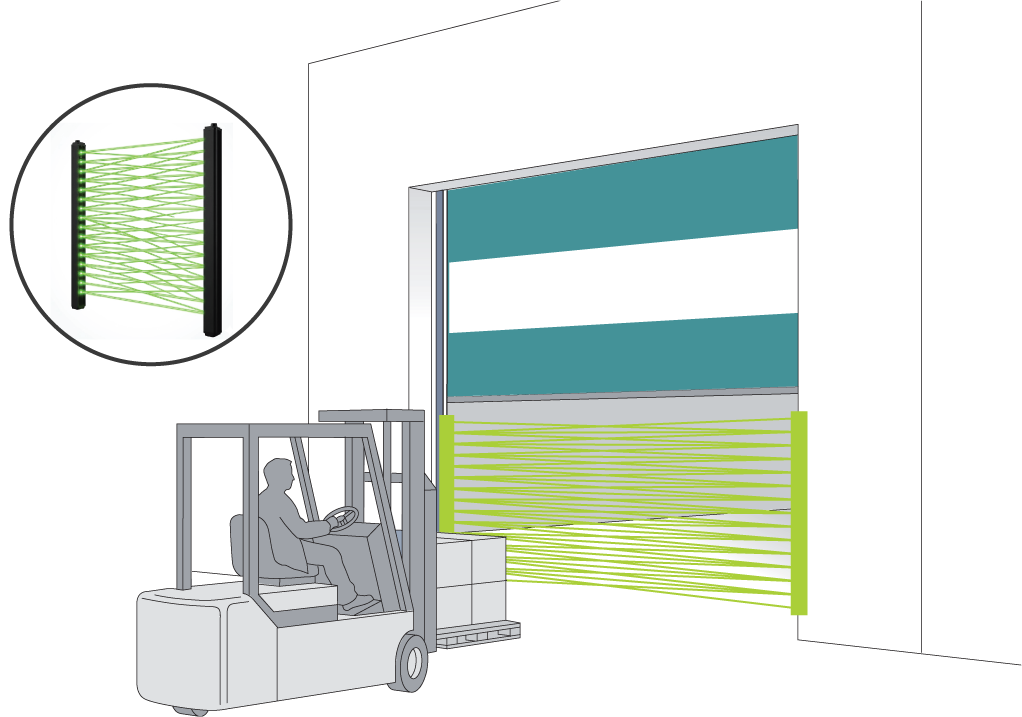

セーフティライトカーテン■ 面(Area)全体を網羅する無欠点検知センサー
点(Point)ではなく、面(Area)全体に細かい光の幕を張り、死角のない完璧な安全を保証する無欠点検知センサーです。

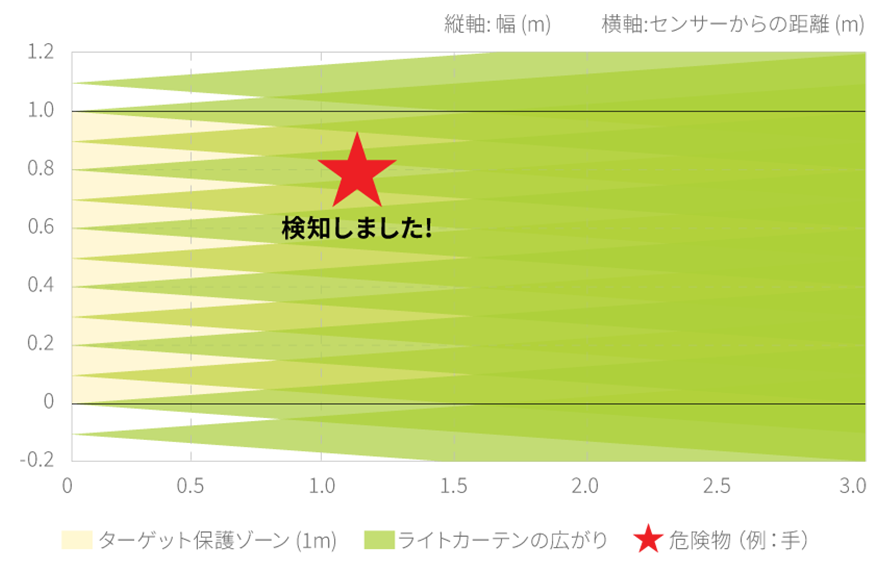

■ ライトカーテンによる高精度検知範囲
複数のビームが垂直方向に広く配置されることで、広範囲かつ高度な障害物検知が可能となります。そのため、人や物体の位置に関係なく確実に検知でき、接触事故のリスクを大幅に低減します。安全性が求められる環境において、安定した検知性能を発揮します。

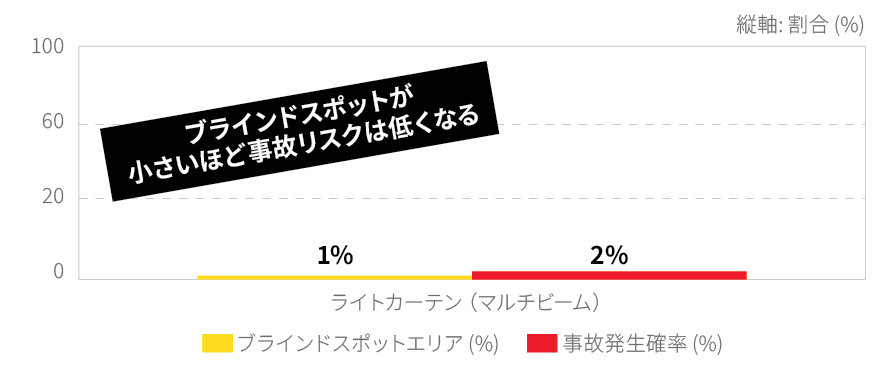

■ 死角(1%)と事故発生率(2%): 著しく減少
一方、ライトカーテンはマルチビーム方式を採用し、死角を1％程度に極力抑制しました。細かい検知ネットワークにより死角がほぼ完全になくなった結果、事故発生確率も2％にまで大幅に低下しました。これにより、光電センサーに比べて圧倒的な精度と作業者の安全性が保証されます。

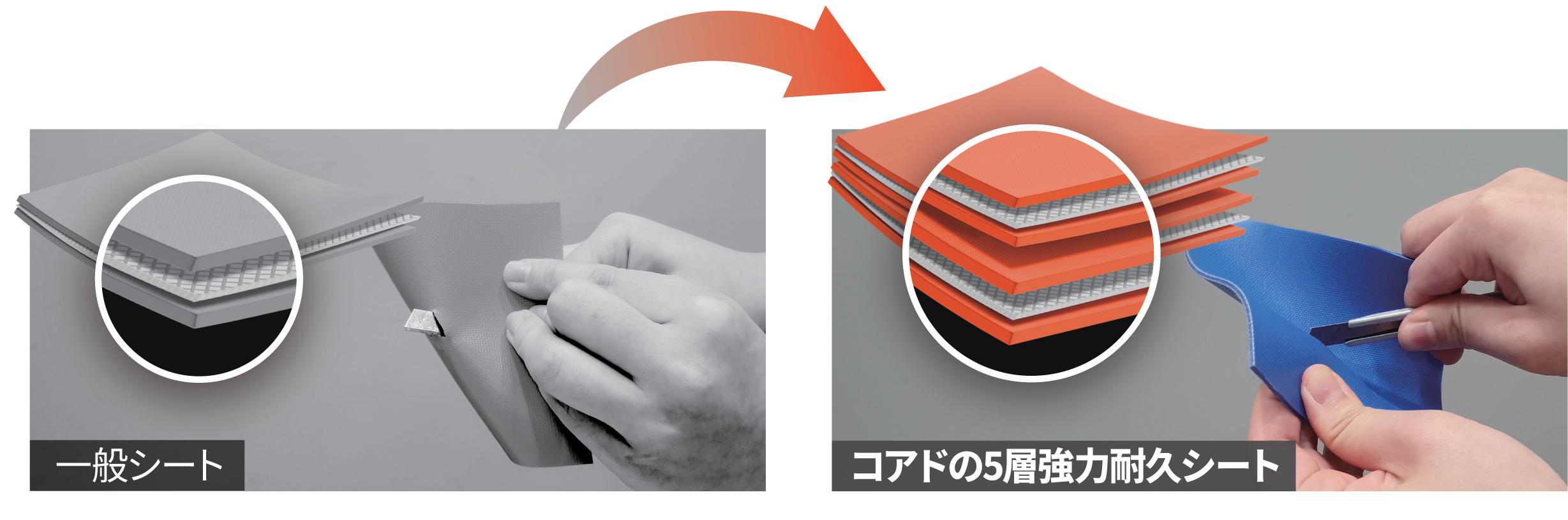

最上級の原料を使用した生地とフィルムを5層に重ねてラミネート加工した「5層強力耐久シート」を採用。一般的なシートをはるかに上回る150N/mmの引張強度を誇ります。また、表面には特殊コーティングとUVカット加工が施されており、外気や液体、湿気の侵入を完全に防ぎます。これにより、長期間にわたって初期の性能を維持できます。
過酷な温度変化でも変わらぬ性能。四季を通じて安定した稼働を保証。優れた耐熱性と耐寒性を備え、極端な温度条件下でもシートの変形や劣化を防ぎます。
日本の四季による激しい気温変化の中でも柔軟性と稼働性能を一定に保ち、あらゆる環境下で最高のパフォーマンスを発揮します。
衝撃を吸収する柔軟設計。人命と現場の安全を最優先に万が一接触した場合でも、柔軟なシート素材が物理的な衝撃を吸収し、人命被害や車両へのダメージを最小限に抑える「ユーザー中心」の安全設計です。現場の安全性を最大限に高め、事故による二次被害を未然に防ぎます。
ロゴや社名、注意喚起のメッセージなどを高精度に印刷できます。特殊な印刷工法を採用しており、雨風や直射日光（紫外線）にさらされる過酷な環境下でも色あせや剥がれに強く、圧倒的な耐久性を誇ります。長期間にわたって鮮明な表示を維持できるため、企業のブランディング向上や現場での安全メッセージの確実な伝達に最適です。

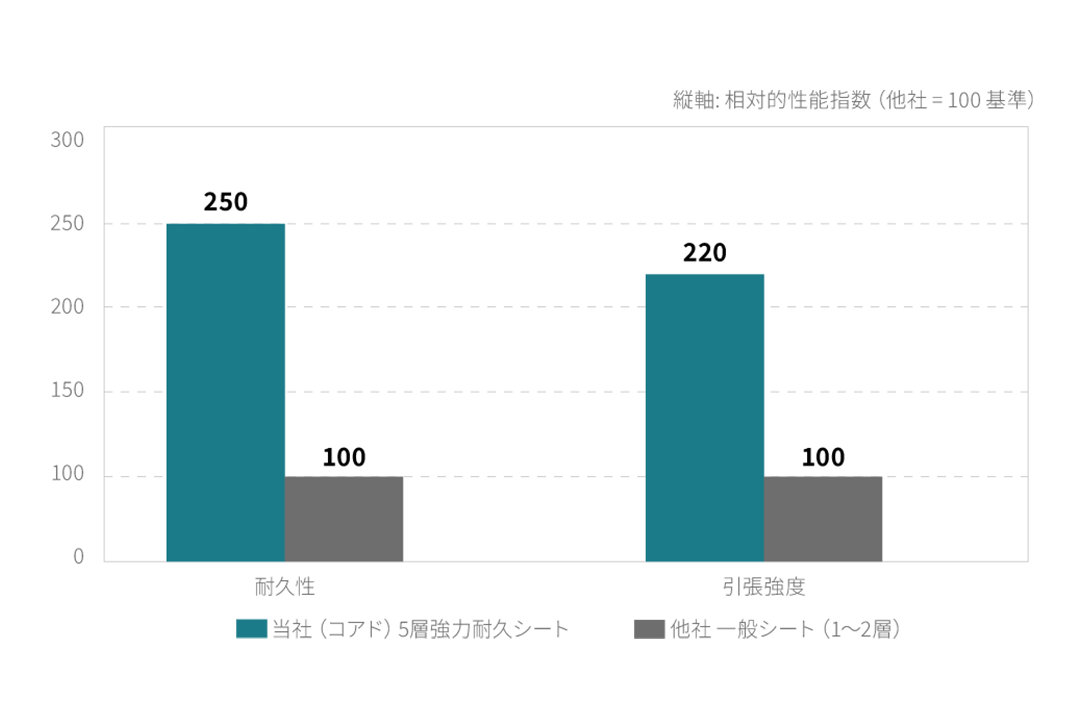

コアドの5層強力耐久シートは、他社の従来品と比べて「耐久性2.5倍」「引張強度2.2倍」という圧倒的な数値を誇ります。物理的な衝撃や頻繁な開閉動作でも、変わらぬ堅牢性を維持し、簡単に破れることなく長期間使用できます。そのため、シート交換のメンテナンス費用を大幅に削減できるだけでなく、現場の安全性と気密性を長期間にわたって確実に保つことができます。

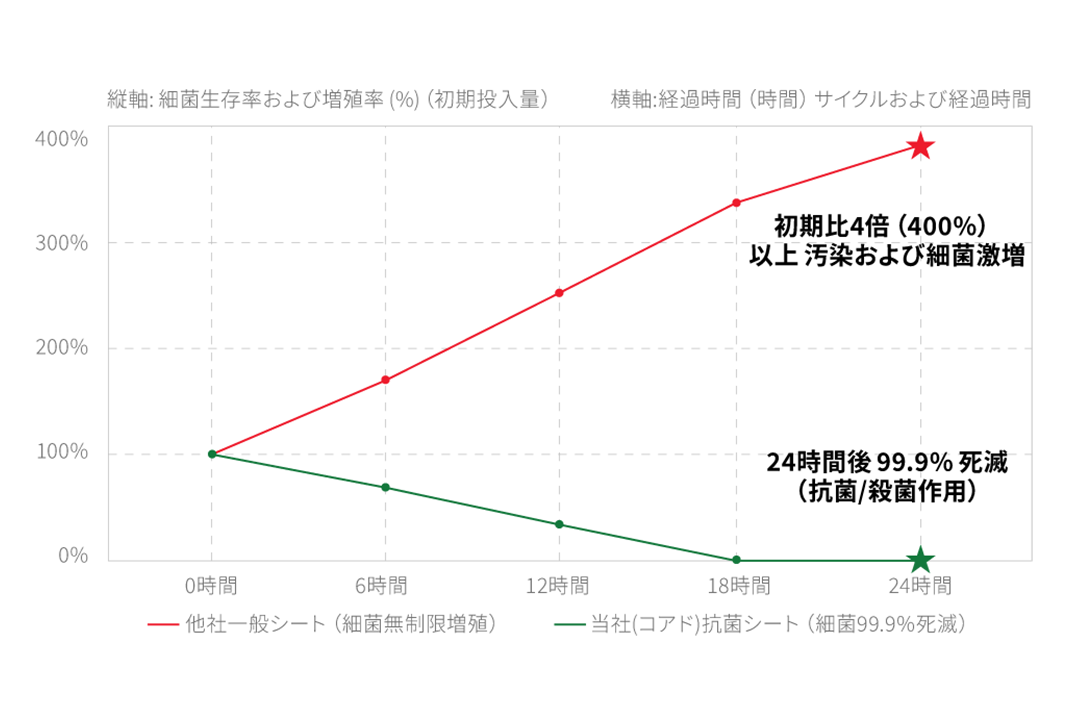

【24時間以内に菌を99.9%死滅させる、圧倒的な「抗菌・除菌」メカニズム】
一般的なシートでは表面の付着物により、24時間で初期比4倍（400%）以上の菌の増殖が確認されます。それに対し、コアドの高機能抗菌シートは独自の殺菌メカニズムで、菌の繁殖をリアルタイムに抑制します。
実証データによると、投入から24時間以内に食中毒菌や大腸菌を99.9%死滅させるという、圧倒的なパフォーマンスを記録しています。このシートは、単なる汚染の遮断にとどまらず、表面の微生物生存率を限りなくゼロに近づける独自技術により、最高レベルの衛生環境を維持します。
※【実験結果】 一般シートは時間の経過とともに有害菌が幾何級数的に増殖。※【コアドの技術】 独自の抗菌作用により、24時間以内に有害菌を99.9%死滅させます。

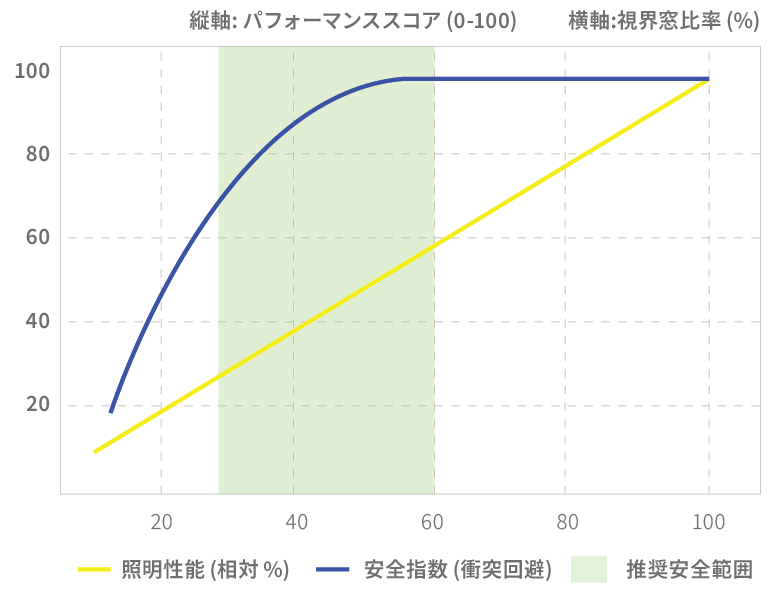

■ 透明窓30～60%採用で最大効率を実現
■ 衝突防止安全指数80～100
透明な採光窓を採用することで、屋外・屋内の作業者が互いの状況を視認しやすくなり、衝突などの安全事故を未然に防ぐことができます。
※ 最も推奨される目線の高さのシート1～2枚(全体の30～60%相当)を透明窓に交換するだけで、事故発生率を大幅に低減できます。

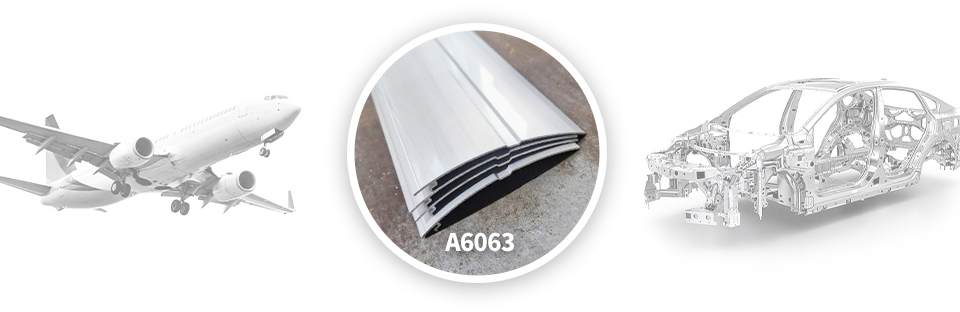

■ 自動車、航空機にも使用される高強度二重押出アルミニウム素材を使用
コアドは、自動車や航空機の製造にも使用される高強度のアルミニウムを、すべての部品に採用しています。
ボルトによる組立方式により、傷がつきにくく、外部要因による腐食や変形が少ないため、シンプルかつ安全な施工と、移設もスムーズです。

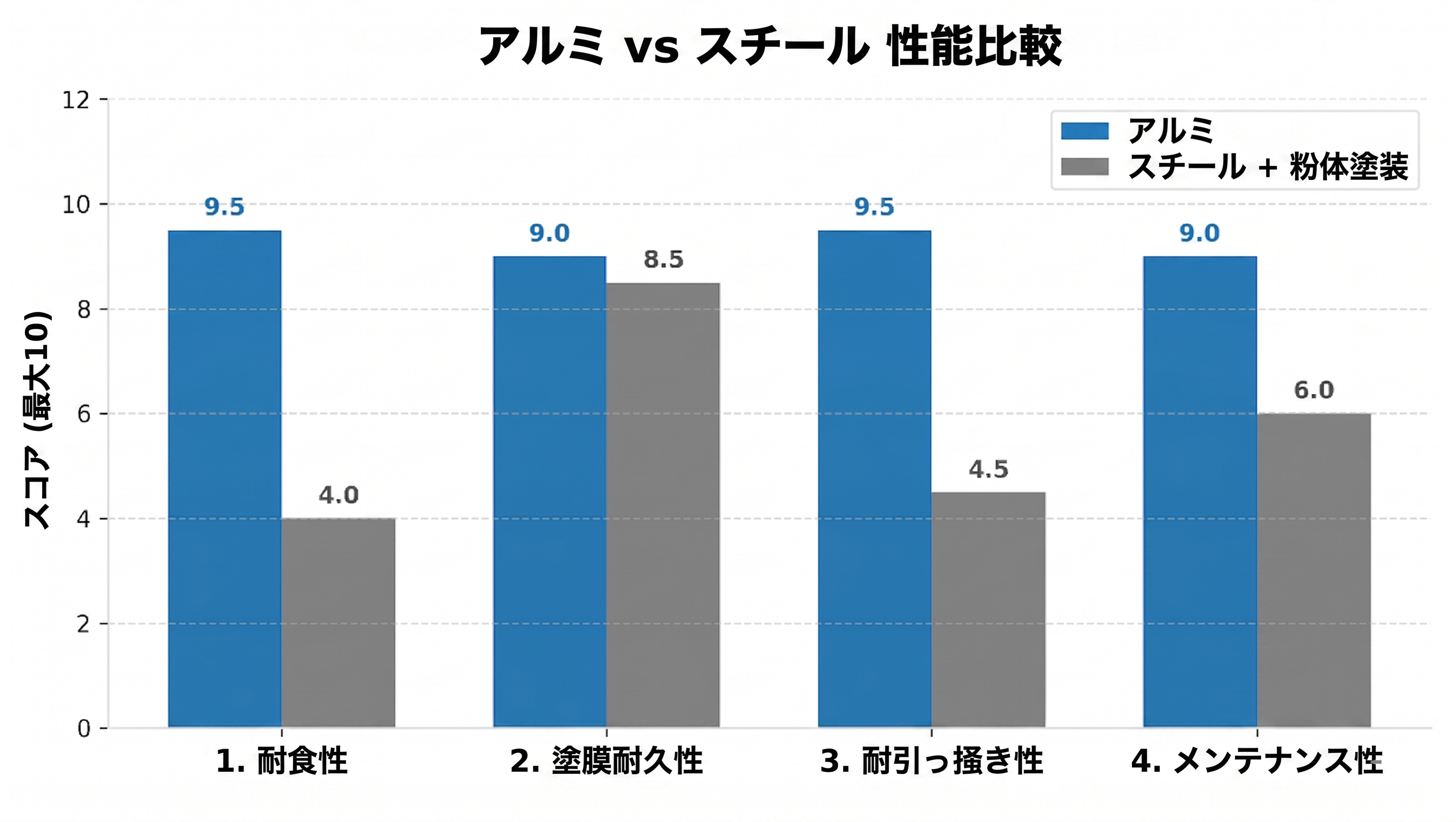

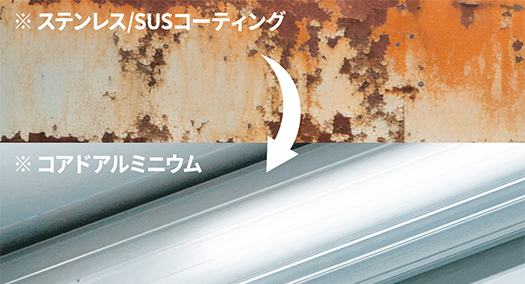

■ 高強度・高耐食の二重押出アルミフレーム
一般的なSUS塗装の場合、ビス固定や溶接により塗装面に傷が入ると錆が発生する恐れがありますが、コアドではすべての部品をアルミニウムで製作し、ボルト締結による組立方式を採用しています。これにより表面へのダメージを防ぎ、外部環境による腐食や変形を最小限に抑え、美観性・施工性・安全性に優れた設置および移設が可能です。
※グラフの数値は保証値ではありません。

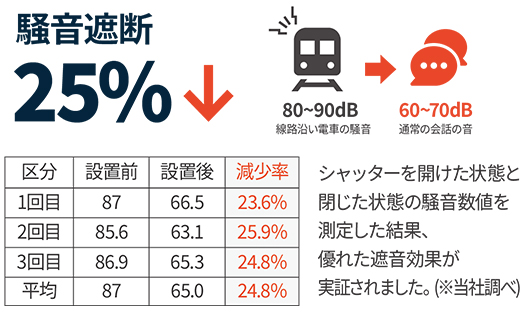

完全閉門時、ISO騒音環境基準(ISO-1996-1)に適合した、優れた騒音遮断効果があります。
